- 產品簡介

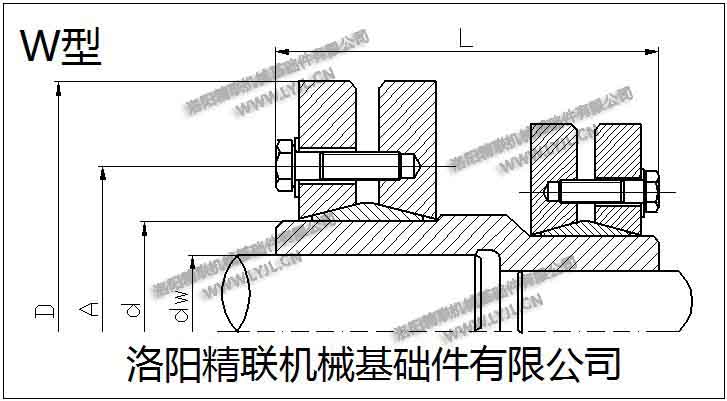

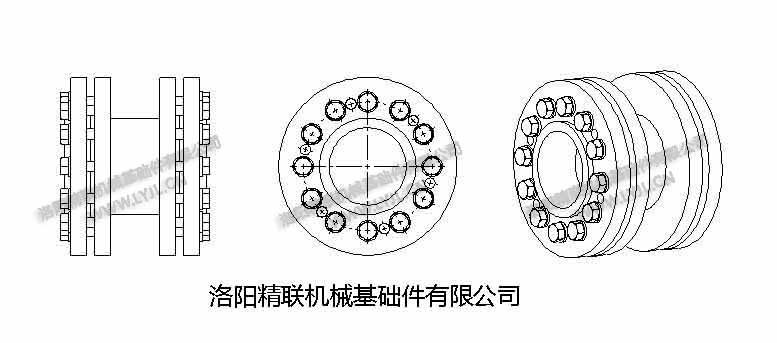

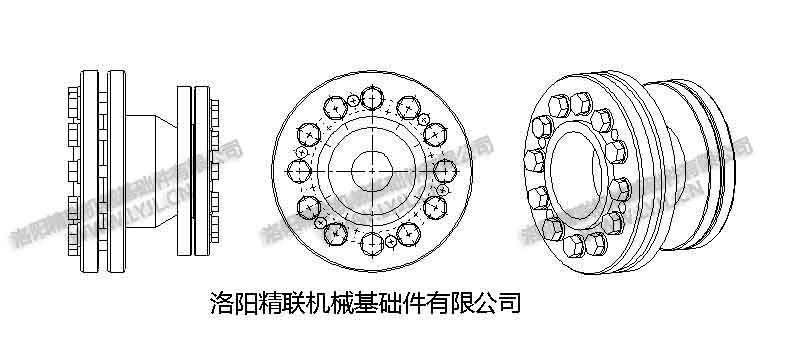

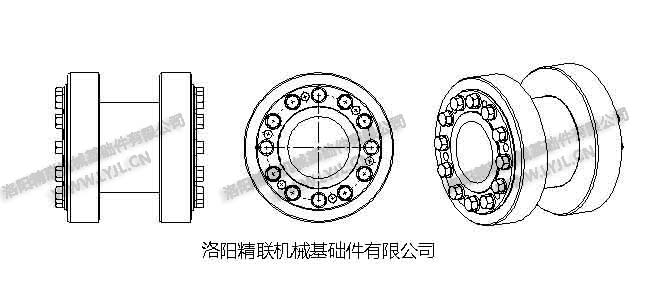

? W型聯軸器由一個標準軸套和兩個鎖緊盤組成。鎖緊盤可用雙錐SD型，也可用單錐HSD型。一端輕型與一端重型 鎖緊盤相結合，特別適用于軸徑不同時的聯結.
- 適用場景
軸的直徑從19mm到420mm，可選擇軸套長度可選擇50mm到330mm.

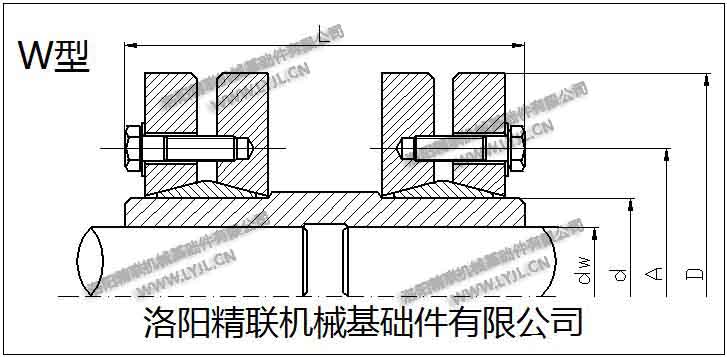

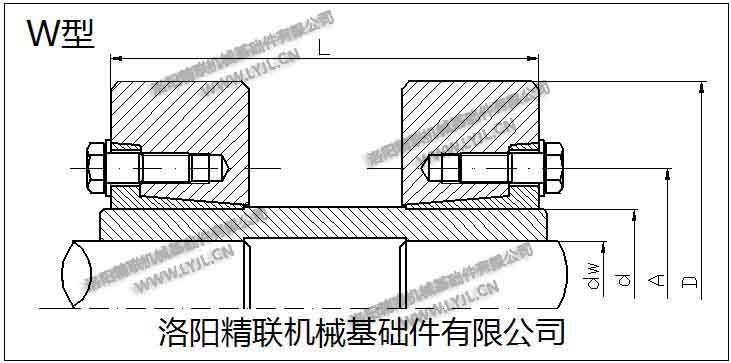

- 外形尺寸
-
聯軸器W-標準軸套 |
軸套外徑 |
軸徑 |
軸套長度 |
重量 |
型號 |
d |
dw |
L |
Weight |
Type |
mm |
mm |
mm |
Kg |
W24 |
24 |
19-22 |
50 |
0.3 |
W30 |
30 |
24-26 |
55 |
0.4 |
W36 |
36 |
28-31 |
65 |
0.5 |
W44 |
44 |
34-36 |
70 |
0.8 |
W50 |
50 |
38-42 |
80 |
1.0 |
W55 |
55 |
42-48 |
85 |
1.3 |
W62 |
62 |
48-52 |
90 |
1.5 |
W68 |
68 |
50-55 |
100 |
1.7 |
W75 |
75 |
55-65 |
120 |
2.0 |
W90 |
90 |
65-75 |
140 |
4.4 |
W110 |
110 |
80-90 |
180 |
7.0 |
W125 |
125 |
90-100 |
200 |
9.4 |
W140 |
140 |
100-115 |
210 |
14 |
W165 |
165 |
120-135 |
240 |
21 |
W185 |
185 |
140-150 |
265 |
26 |
W200 |
200 |
150-160 |
290 |
43 |
W220 |
220 |
160-170 |
310 |
47 |
W240 |
240 |
170-190 |
350 |
56 |
W260 |
260 |
190-210 |
390 |
76 |
W280 |
280 |
210-230 |
430 |
86 |
W300 |
300 |
230-250 |
445 |
104 |
W340 |
340 |
250-270 |
480 |
130 |
W360 |
360 |
280-300 |
500 |
152 |
W390 |
390 |
300-320 |
540 |
200 |
W420 |
420 |
330-350 |
580 |
230 |
W460 |
460 |
360-380 |
620 |
260 |
W500 |
500 |
390-420 |
670 |
330 |
