- ? 使用脹套使主機零件制造和安裝簡單。安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱，冷卻或加壓設備，只需將螺栓按要求的力矩擰緊即可。且調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可用來聯結焊接性差的零件。
- ? 脹套的使用壽命長，強度高。脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。
- ? 脹套在超載時，將失去聯結作用，可以保護設備不受損害。
- ? 脹套聯結可以承受多重負荷，其結構可以做成多種樣式。根據安裝負荷大小，還可以多個脹套串聯使用。
- ? 脹套拆卸方便，且具有良好的互換性。由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆。脹緊時，接觸面緊密貼合不易銹蝕，也便于拆開。
- 適用場景

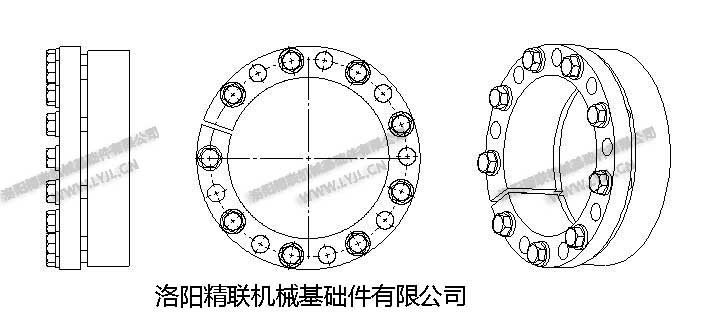

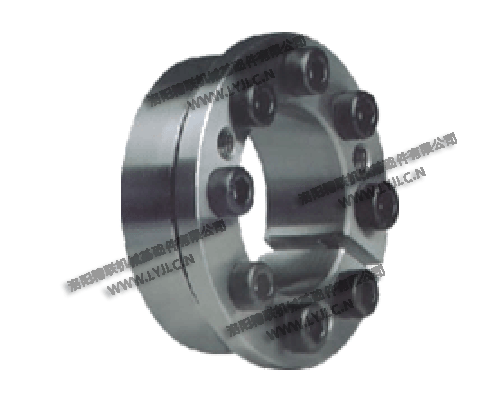

ZT6型(國標Z8)脹緊套適用于軸和軸上零件的聯結,以傳遞扭矩,軸向力。

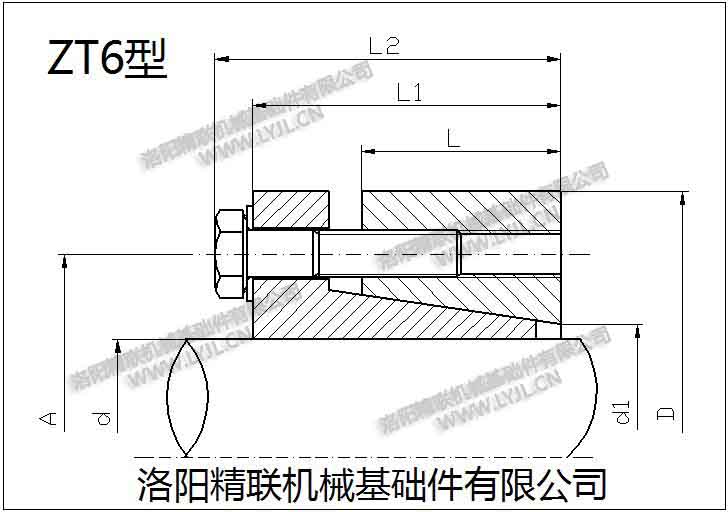

外形尺寸
ZT6型 |
基本尺寸 |
扭矩 |
|||
規(guī)格 |
dimensions |
Mt |
|||
d×D |
l |
L |
L1 |
L2 |
(pax=0) |
mm |
mm |
Nm |
|||
20×47 |
17 |
22 |
28 |
34 |
280 |
22×47 |
17 |
22 |
28 |
34 |
310 |
24×50 |
17 |
22 |
28 |
34 |
340 |
25×50 |
17 |
22 |
28 |
34 |
420 |
28×55 |
17 |
22 |
28 |
34 |
470 |
30×55 |
17 |
22 |
28 |
34 |
500 |
32×60 |
17 |
22 |
28 |
34 |
720 |
35×60 |
17 |
22 |
28 |
34 |
780 |
38×65 |
17 |
22 |
28 |
34 |
850 |
40×65 |
17 |
22 |
28 |
34 |
900 |
45×75 |
20 |
25 |
33 |
41 |
1600 |
50×80 |
20 |
25 |
34 |
42 |
1800 |
55×85 |
20 |
25 |
34 |
42 |
2250 |
60×90 |
20 |
25 |
34 |
42 |
2470 |
65×95 |
20 |
25 |
34 |
42 |
3020 |
70×110 |
24 |
30 |
42 |
52 |
4600 |
75×115 |
24 |
30 |
42 |
52 |
4900 |
80×120 |
24 |
30 |
42 |
52 |
5250 |
85×125 |
24 |
30 |
42 |
52 |
6300 |
90×130 |
24 |
30 |
42 |
52 |
6650 |
95×135 |
24 |
30 |
42 |
52 |
7800 |
100×145 |
26 |
32 |
46 |
58 |
10750 |
110×155 |
26 |
32 |
46 |
58 |
11850 |
120×165 |
26 |
32 |
46 |
58 |
12900 |
130×180 |
34 |
40 |
57 |
71 |
19200 |
140×190 |
34 |
40 |
57 |
71 |
20900 |
150×200 |
34 |
40 |
57 |
71 |
24600 |
160×210 |
34 |
40 |
57 |
71 |
28900 |
170×225 |
44 |
50 |
67 |
81 |
33500 |
180×235 |
44 |
50 |
67 |
81 |
35500 |
190×250 |
44 |
50 |
67 |
81 |
52000 |
200×260 |
44 |
50 |
67 |
81 |
54800 |
220×285 |
50 |
56 |
75 |
91 |
60200 |
240×305 |
50 |
56 |
75 |
91 |
82200 |
260×325 |
50 |
56 |
75 |
91 |
95000 |
280×355 |
60 |
66 |
87 |
105 |
123000 |
300×375 |
60 |
66 |
87 |
105 |
148000 |
320×405 |
74 |
81 |
104 |
124 |
182500 |
340×425 |
74 |
81 |
104 |
124 |
218000 |
360×455 |
86 |
94 |
120 |
142 |
290000 |
380×475 |
86 |
94 |
120 |
142 |
305000 |
400×495 |
86 |
94 |
120 |
142 |
355000 |
