- 產品簡介
- ? 使用脹套使主機零件制造和安裝簡單。安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱，冷卻或加壓設備，只需將螺栓按要求的力矩擰緊即可。且調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可用來聯結焊接性差的零件。
- ? 脹套的使用壽命長，強度高。脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。
- ? 脹套在超載時，將失去聯結作用，可以保護設備不受損害。
- ? 脹套聯結可以承受多重負荷，其結構可以做成多種樣式。根據安裝負荷大小，還可以多個脹套串聯使用。
- ? 脹套拆卸方便，且具有良好的互換性。由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆。脹緊時，接觸面緊密貼合不易銹蝕，也便于拆開。
- 適用場景

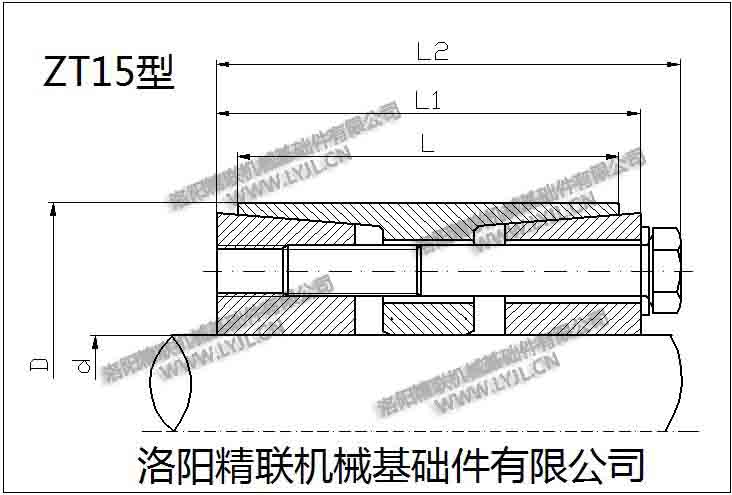

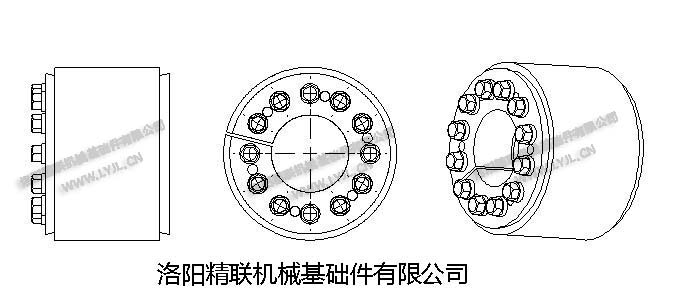

外形尺寸
ZT15型 |
基本尺寸 |
扭矩 |
||
規格 |
dimensions |
Mt |
||
d×D |
L |
L1 |
L2 |
(pax=0) |
mm |
mm |
Nm |
||
70×110 |
50 |
60 |
70 |
7150 |
80×120 |
50 |
60 |
70 |
10250 |
90×130 |
50 |
60 |
70 |
12600 |
100×145 |
60 |
70 |
82 |
18600 |
110×155 |
60 |
70 |
82 |
20500 |
120×165 |
60 |
70 |
82 |
24500 |
130×180 |
65 |
79 |
91 |
33800 |
140×190 |
65 |
79 |
91 |
39000 |
150×200 |
65 |
79 |
91 |
41800 |
160×210 |
65 |
79 |
91 |
47500 |
170×225 |
78 |
92 |
106 |
65000 |
180×235 |
78 |
92 |
106 |
69000 |
190×250 |
88 |
102 |
116 |
77500 |
200×260 |
88 |
102 |
116 |
102000 |
220×285 |
96 |
108 |
124 |
117000 |
240×305 |
96 |
108 |
124 |
170000 |
260×325 |
96 |
108 |
124 |
193000 |
280×355 |
96 |
110 |
130 |
232000 |
300×375 |
96 |
110 |
130 |
249000 |
320×405 |
124 |
136 |
156 |
354000 |
340×425 |
124 |
136 |
156 |
376000 |
360×455 |
140 |
155 |
177 |
496000 |
380×475 |
140 |
155 |
177 |
524000 |
400×495 |
140 |
155 |
177 |
602000 |
420×515 |
140 |
155 |
177 |
694000 |
440×535 |
140 |
155 |
177 |
728000 |
460×555 |
140 |
155 |
177 |
760000 |
480×575 |
140 |
155 |
177 |
830000 |
500×595 |
140 |
155 |
177 |
861000 |
520×615 |
140 |
155 |
177 |
1003000 |
540×635 |
140 |
155 |
177 |
1042000 |
560×655 |
140 |
155 |
177 |
1157000 |
580×675 |
140 |
155 |
177 |
1199000 |
600×695 |
140 |
155 |
177 |
1240000 |
